23 octobre 2024
Le trio – National Trench Safety, Comprehensive Energy Services et GPH Services – a réalisé le remplacement d’une vanne de refroidissement souterraine à fort enjeu sur le chantier du nouveau parc d’attractions Universal Studios en utilisant avec succès le bouchon à bille de test de série I de 72-120 pouces de Cherne.
Problème
ORLANDO, FLORIDE – Universal Studios, l’un des leaders de l’industrie du divertissement, est bien connu pour ses parcs à thème et ses attractions emblématiques. Son dernier projet à Orlando, Universal Epic Universe, est un parc à thème en construction dont l’ouverture est prévue pour 2025.
Cependant, le projet a récemment rencontré un défi important qui a nécessité une attention immédiate et précise. Il s’agissait de remplacer 18 vannes de conduites de refroidissement situées à 25 pieds sous terre dans le parking du nouveau parc d’attractions.
Le projet de remplacement des vannes a impliqué trois entreprises de construction différentes, chacune apportant son expertise spécifique.
- Comprehensive Energy Services (CES) se spécialise dans les contrats mécaniques, en se concentrant sur les solutions de chauffage, de ventilation et de climatisation, de plomberie et de tuyauterie.
- National Trench Safety (NTS) propose la location d’équipements en mettant l’accent sur la sécurité des tranchées et de la circulation, ainsi que des bouchons de tuyaux et des formations OSHA.
- GPH Services participe au développement du site et propose des services de nettoyage, d’inspection et de réparation interne des canalisations d’égout et d’eaux pluviales. GPH met également à votre disposition des plongeurs certifiés pour les installations sous-marines.
“Les 18 vannes à remplacer se trouvaient à une profondeur de 18 à 25 pieds, de sorte que l’équipe a dû les étayer à l’aide de bâches pour y accéder”, explique Tim Kelce, responsable de compte chez NTS.
“Nous devions étançonner une zone carrée de 16 pieds sur 16 pieds, d’une profondeur de 25 pieds. Cependant, une conduite en béton armé de 108 pouces longeait les vannes, ce qui nécessitait d’enlever deux sections de cette grande conduite à chaque endroit pour y accéder.
“Le système de canalisations se déversait dans un bassin de rétention, qui servait de système de drainage principal pour le parc à thème”, poursuit-il. “Pour retirer les deux sections de tuyaux, nous avons dû empêcher l’eau de pénétrer dans le système. Pour ce faire, nous avons dû boucher le tuyau de 108 pouces qui se trouvait à huit pieds de profondeur dans le bassin”.
Compte tenu des conditions spécifiques du site, les principales considérations étaient les suivantes :
- Taille du tuyau : Comme nous l’avons indiqué, le tuyau qui devait être bloqué avait un diamètre de 108 pouces.
- Profondeur : L’ouverture de ce tuyau se trouvait à environ 2,5 mètres de profondeur sous l’eau.
- Pression de tête : le bassin de rétention exerçait une pression de tête importante sur la conduite.
Le projet nécessitait une solution innovante pour bloquer l’écoulement extrême de l’eau et assurer la sécurité pendant les réparations.
Chaque entreprise a joué un rôle distinct pour répondre aux diverses exigences du projet :
- NTS a fourni et loué le bouchon indispensable qui bloquait le collecteur d’eaux pluviales, ce qui a permis d’achever l’entretien de la vanne.
- CES Mechanical a procédé à l’entretien des vannes de la ligne de refroidissement.
- Sous-traité par CES, GPH Services a installé le bouchon dans le tuyau d’orage avec son équipe de plongeurs/installateurs afin que CES puisse entretenir les vannes.
Solution

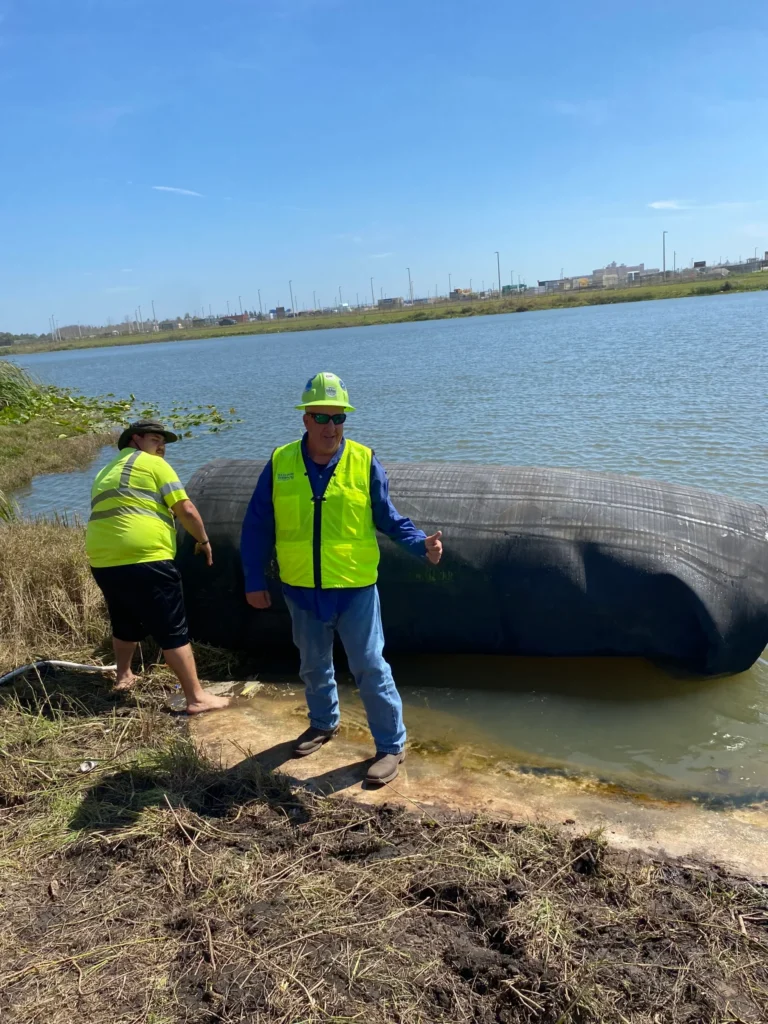

Pour bloquer la conduite, NTS a acheté à Cherne Industries un bouchon multitaille de 72-120 pouces de la série I, le plus grand bouchon de conduite au monde, choisi pour sa taille et sa capacité inégalées à répondre aux exigences spécifiques de ce projet. NTS a ensuite loué le bouchon à Comprehensive Energy Services, qui a fait appel à GPH Services pour son expertise en matière de bouchons Cherne et ses plongeurs expérimentés dans les installations sous-marines complexes. GPH Services a veillé à ce que le bouchon de Cherne soit installé correctement et à ce que les étapes appropriées soient respectées afin que le CES puisse effectuer ses réparations en toute sécurité et en toute liberté. Le bouchon à boule de test de la série I de Cherne est le seul bouchon municipal de sa taille à être stocké localement pour une disponibilité immédiate. Cette solution innovante se distingue non seulement par sa taille, mais aussi par ses caractéristiques de conception exceptionnelles qui améliorent les performances et la sécurité. Pesant 850 livres et mesurant 152 pouces de long, le 72-120 in. Test-Ball Plug est conçu pour offrir la meilleure fonctionnalité de sa catégorie et répondre aux exigences de diverses applications. Tous les bouchons pneumatiques de Cherne sont fabriqués à partir de caoutchouc 100% naturel, ce qui leur permet de mieux s’adapter à la surface des tuyaux. Un contrôle de qualité rigoureux permet de s’assurer que les bouchons résistent aux pressions internes et externes, une caractéristique cruciale pour une application sous-marine telle que le projet Universal Studios. Avant d’être installé, le bouchon a été soumis à des tests approfondis par GPH pour confirmer qu’il se gonflerait correctement et qu’il créerait un joint sûr dans le tuyau. Ces tests étaient essentiels pour garantir la fonctionnalité du bouchon et sa préparation à l’utilisation.
La préparation a également consisté à nettoyer le tuyau afin d’éliminer tout débris ou saillie susceptible de compromettre le bouchon. Cody Crawford, vice-président des opérations chez GPH Services, insiste sur ce point :
“La propreté est essentielle. Nous devons nous assurer qu’aucun débris ne peut causer de dommages. Nous vérifions également les plaques frontales et la soupape de surpression, afin de nous assurer qu’elles fonctionnent toutes avant de mettre la prise en eau.”

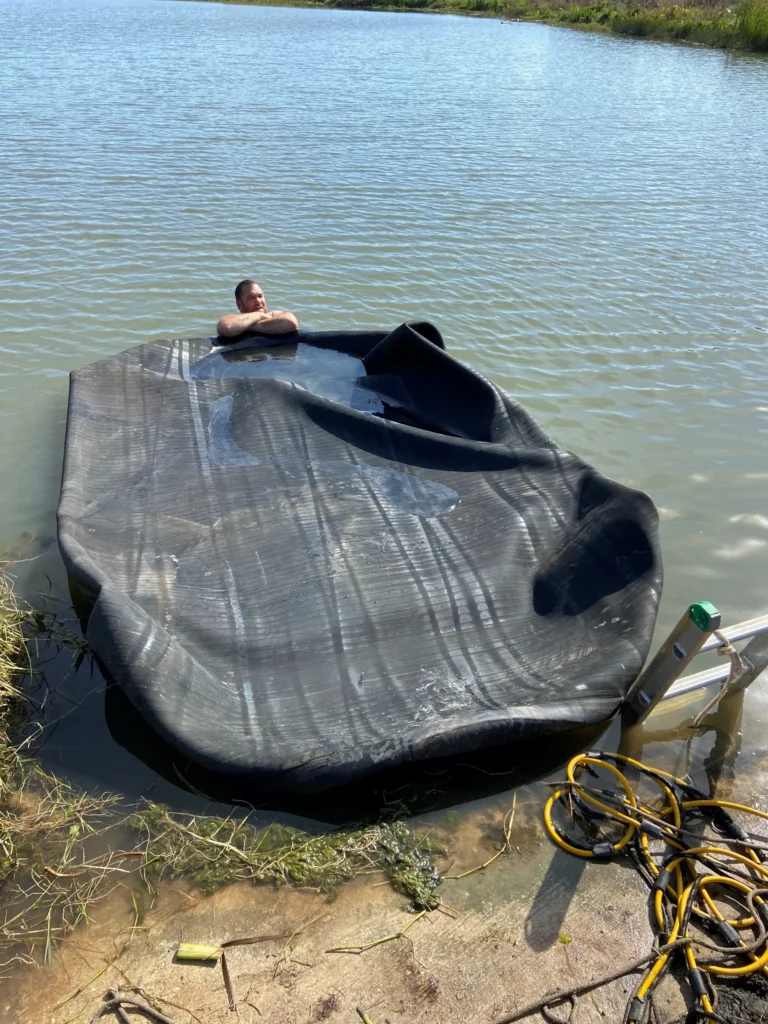

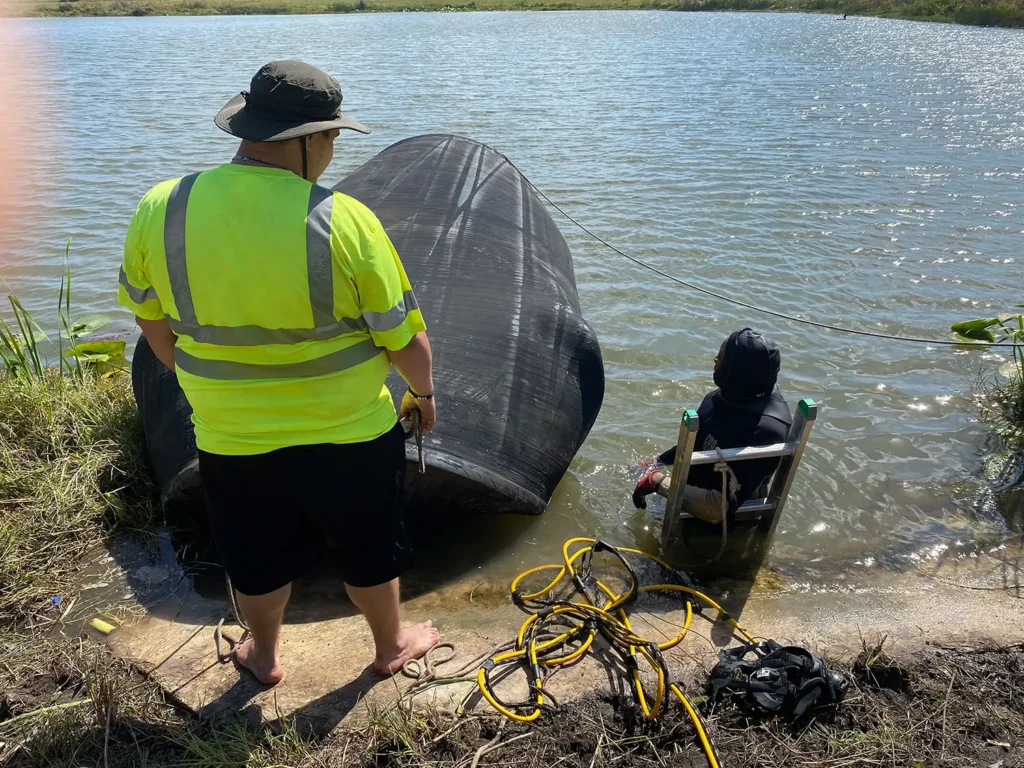

L’installation elle-même a exigé un niveau élevé de précision et d’expertise spécialisée. Une fois les tests et la préparation terminés, un plongeur s’est acquitté avec expertise de la tâche difficile consistant à placer le bouchon sous l’eau. Malgré des conditions de travail sans visibilité, le plongeur a habilement descendu le bouchon de huit pieds à l’aide de poids en plomb et l’a positionné dans le tuyau, en prenant grand soin de ne pas l’endommager. L’installation a duré environ deux heures et le bouchon est resté en place pendant quatre mois.
Les protocoles de sécurité ont été primordiaux tout au long de l’opération. Le plongeur était équipé d’un harnais à cinq points et de plusieurs réserves d’air, ce qui a considérablement renforcé la sécurité et la confiance au cours de ce processus complexe. Une communication régulière entre les membres de l’équipe a permis de coordonner les efforts, minimisant ainsi les risques.
Résultats
Selon M. Crawford de GPH Services, “le bouchon a très bien fonctionné, comme n’importe quel autre bouchon de Cherne. Ses performances sont exceptionnelles et répondent à toutes nos attentes.”
Kelce, du NTS, se souvient d’avoir abordé le projet avec plus qu’un peu d’enthousiasme, notant : “J’installe la plus grande prise au monde, ce qui n’est pas rien : “Je suis en train d’installer la plus grande prise au monde, ce qui n’est pas rien.
Cette déclaration, qui résume l’ampleur et l’importance de la tâche, souligne non seulement l’envergure du projet, mais aussi la fierté et l’enthousiasme que l’équipe a ressentis en contribuant à un projet aussi novateur. L’installation d’Universal Studios n’a pas seulement représenté une réalisation technique de premier ordre, elle a également mis en évidence le dévouement et l’expertise de toutes les personnes impliquées.
Le choix de matériaux de première qualité et le respect rigoureux des mesures de sécurité ont permis de résoudre en douceur le problème immédiat et d’établir une référence pour les futurs projets de grande envergure. Cet engagement en faveur de l’excellence, tant au niveau de la sécurité des installateurs que de la qualité des matériaux, est de bon augure pour des projets d’ingénierie similaires à l’avenir.
Pour en savoir plus sur Cherne et la prise 72″-120″, veuillez contacter votre représentant commercial local Cherne.
